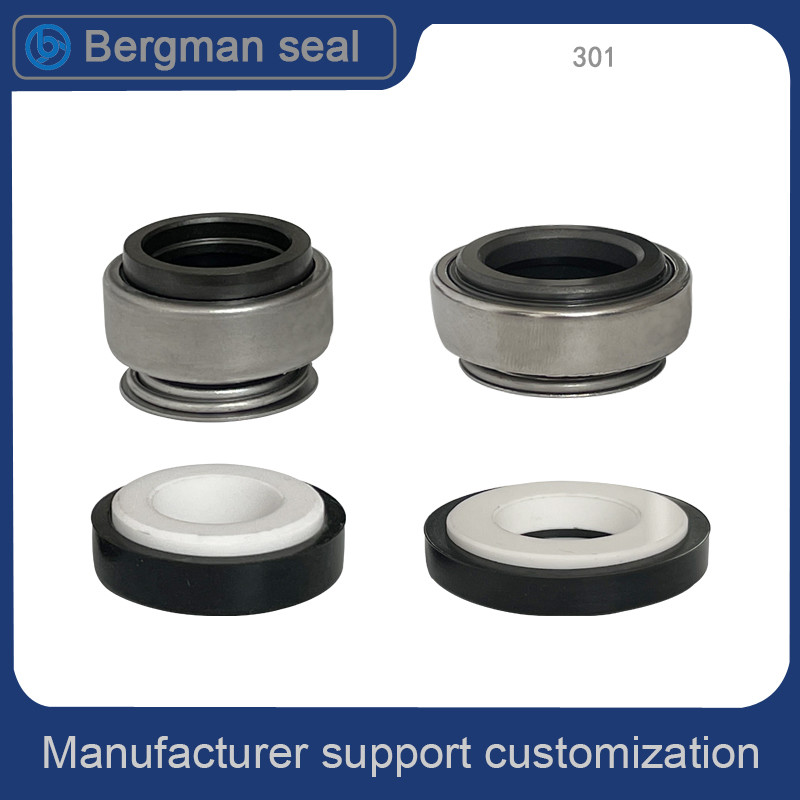

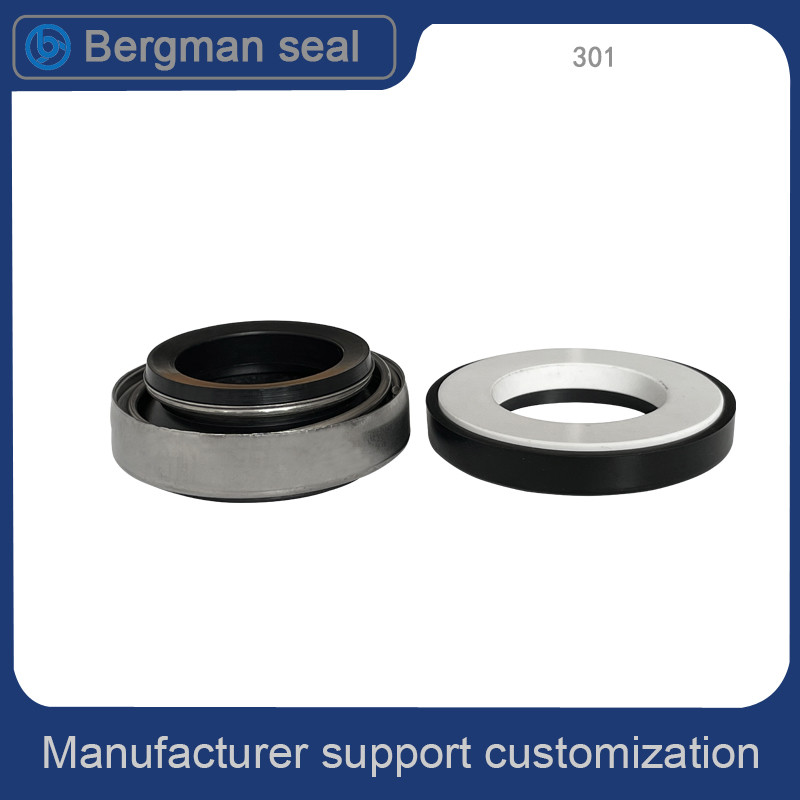

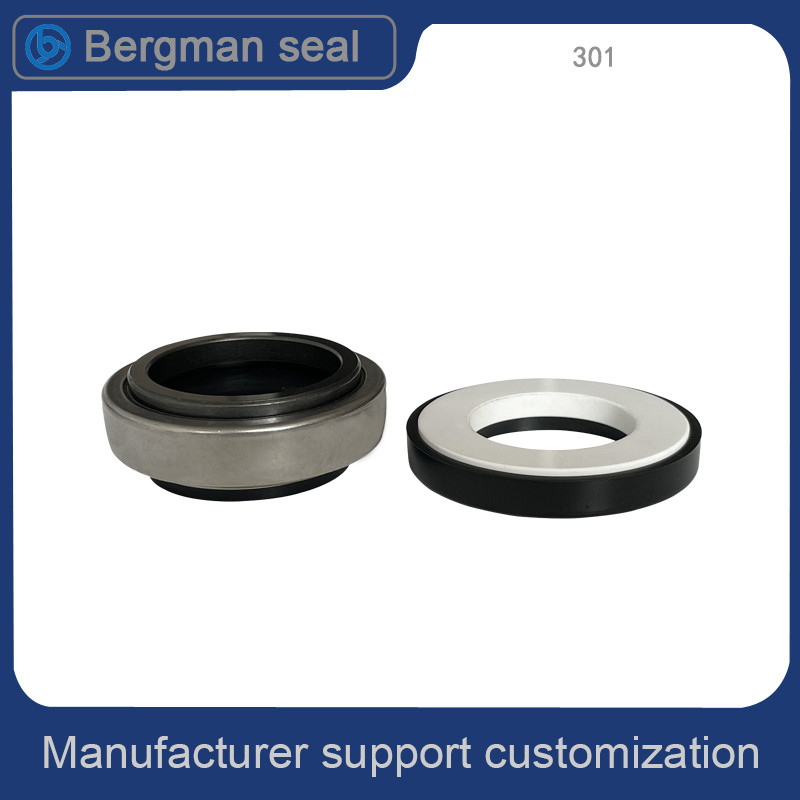

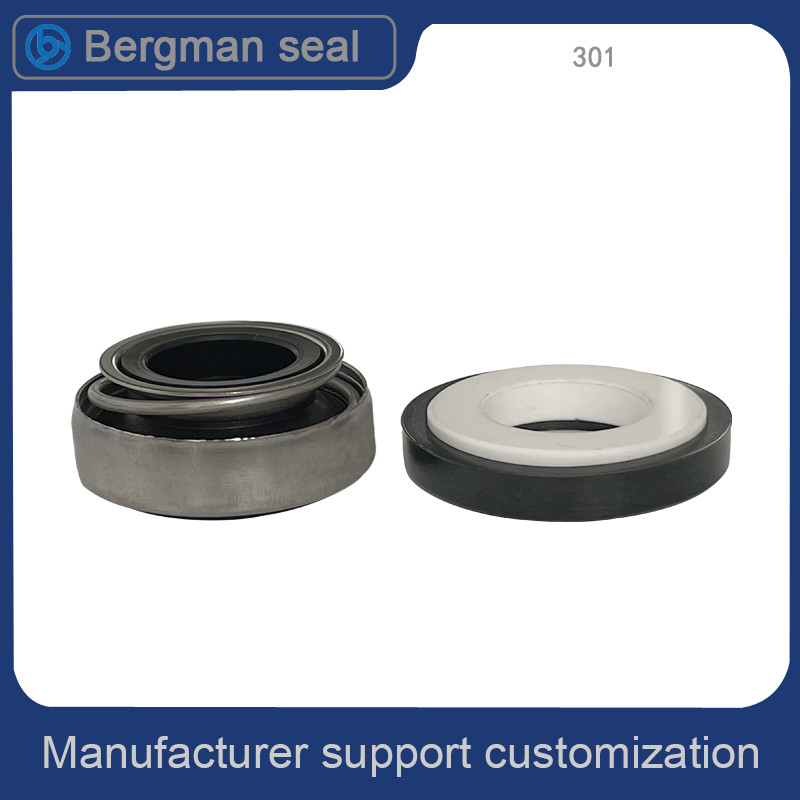

Self Priming ปั๊ม สปริงเดี่ยวซีลเครื่องกล 25mm Burgmann BT AR 301
สถานที่กำเนิด | กว่างโจว, จีน |
---|---|
ชื่อแบรนด์ | Bogeman |
ได้รับการรับรอง | ISO SGS |
หมายเลขรุ่น | BT-AR 301 |
จำนวนสั่งซื้อขั้นต่ำ | 10 ชิ้น / |
ราคา | US $ 0.5-38.8/PCS |
รายละเอียดการบรรจุ | กล่องกระดาษ |
เวลาการส่งมอบ | 2 / วัน |
เงื่อนไขการชำระเงิน | L / C, D / A, D / P, T / T, Wester N Union, MoneyGram |
สามารถในการผลิต | 200000 / เดือน |
Contact me for free samples and coupons.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xแบบ | BT-AR 301 | speciflcation | รูเพลา 6-70mm |
---|---|---|---|
วัสดุ | CAR CER SSIC TC NBR EPDM | การใช้ | ไม่สมดุลย์ |
เครื่องหมาย | เบิร์กแมน | ที่มา | กว่างโจว, จีน |
แสงสูง | ซีลเครื่องกลสปริงเดี่ยว 25 มม. ซีลเครื่องกลสปริงเดี่ยว 15 มม. ซีลสปริงเดี่ยว 25 มม,15MM Single Spring Mechanical Seal,25mm Single Spring Seal |
Self Priming ปั๊ม สปริงเดี่ยวซีลเครื่องกล 25mm Burgmann BT AR 301
Burgmann ประเภท BT AR 301-6-70mm Self-Priming ปั๊ม Booster ปั๊ม ซีลเครื่องกล
Single-Spring ซีลเครื่องกล 301 แทนที่ Aesseal B01 Burgmann Bt-Ar
1. เงื่อนไขการดำเนินงาน:
โครงสร้าง: ปลายเดี่ยว |
ความดัน: ซีลเครื่องกลแรงดันต่ำ |
ความเร็ว: ซีลเครื่องกลความเร็วทั่วไป |
อุณหภูมิ: ซีลเครื่องกลอุณหภูมิทั่วไป |
ประสิทธิภาพ: สวมใส่ |
มาตรฐาน: DIN24250 |
รุ่น NO.: พิมพ์ 301, BT-AR |
ยอดคงเหลือ: ไม่สมดุล |
ข้อมูลจำเพาะ: เส้นผ่านศูนย์กลางภายใน: 6 มม. ถึง 70 มม. |
อุณหภูมิ:-30ºC ถึง +200ºC |
ความดัน: ≤0.6MPa |
ความเร็ว: ≤10m/s |
2. วัสดุ:
คุณสมบัติโครงสร้าง: ปลายเดี่ยว, ไม่สมดุล, ทิศทางการหมุนที่เป็นอิสระ, การส่งเสียงร้องด้วยยางส่วนประกอบนี้มีโครงสร้างที่กะทัดรัดและติดตั้งง่ายเสียงร้องและสปริงช่วยชดเชยแรงดันที่หน้าซีลการออกแบบยางร้องป้องกันการหมุนหนีศูนย์ในแนวรัศมีที่เป็นไปได้ ความสามารถในการลอยตัวของวงแหวนหมุนจะเพิ่มขึ้น |
แหวนเครื่องเขียน:เซรามิก (อลูมินา), ปฏิกิริยาซิลิกอนคาร์ไบด์ผูกมัด |
แหวนโรตารี่: Q5, กราไฟท์คาร์บอนที่เคลือบด้วยเรซิน (Furan), ปฏิกิริยาซิลิกอนคาร์ไบด์ถูกผูกมัด |
ซีลรอง: ยางฟลูออโรคาร์บอน (ไวตัน), ไนไตรล์ (NBR), เอทิลีนโพรพิลีน (EPDM) |
สปริงและชิ้นส่วนโลหะ:สแตนเลส |
ประเภทที่นั่ง: |
การใช้งาน:น้ำสะอาด |
3. ความสามารถในการปฏิบัติงาน:
อุณหภูมิ
|
-30℃ ถึง 200℃ ขึ้นอยู่กับอีลาสโตเมอร์
|
ความดัน
|
มากถึง 6 บาร์
|
ความเร็ว
|
สูงถึง 10 เมตร/วินาที
|
สิ้นสุดการเล่น/ค่าเผื่อการลอยในแนวแกน
|
±0.1mm
|
ขนาด
|
6 มม. ถึง 70 มม.
|
ยี่ห้อ
|
JR
|
ใบหน้า
|
คาร์บอน, SiC, TC
|
ที่นั่ง
|
เซรามิก, SiC, TC
|
อีลาสโตเมอร์
|
NBR, EPDM เป็นต้น
|
ฤดูใบไม้ผลิ
|
SS304, SS316
|
ชิ้นส่วนโลหะ
|
SS304, SS316
|
รายละเอียดการบรรจุ
|
1. จาก 8 มม. ถึง 30 มม. บรรจุในแผ่นพลาสติกเป็นกลุ่มและกล่อง M
2. จาก 32 มม. ถึง 70 มม. ห่อด้วยกระดาษพลาสติกทีละกล่องแล้วจัดกลุ่มในกล่อง M 3. บรรจุแยกชิ้น 1 ชิ้นในกล่องเล็ก 1 กล่องพร้อมค่าบรรจุเพิ่ม |
-
301mechanical ซีล โรงงานขายตรงปั๊มซีล 301 SeriesMechanical ซีล Water Seal
-
ซีลยางสูบลมแบบปิด 301 (BT-AR)
-
เทียบเท่ากับ:
-
Burgmann BT-AR ซีลเครื่องกล
-
จอห์น เครน (Cyclam) ซีลเครื่องกล PR/DR
-
Flowserve 118 ซีลเครื่องกล
-
Latty T750 ซีลเครื่องกล
-
ซีลเครื่องกล Roten 37B/ L5
-
สเตอร์ลิง BT ตรากล
-
นิยมใช้เป็นซีลภายนอกในปั๊ม APV ที่ระบายความร้อนด้วยน้ำ
แบบอย่าง |
d1 mm |
d3 |
d6 |
d7 |
l1 |
l3 |
BGM 301-6 |
6 |
18 |
8 |
22 |
14 |
4 |
BGM 301-8S |
8 |
18 |
10 |
22 |
15 |
4 |
BGM 301-8M |
8 |
20 |
10 |
22/26 |
15/165 |
4/5.5 |
BGM 301-8L |
8 |
24 |
10 |
26 |
16.5 |
55 |
BGM 301-10 |
10 |
24 |
12 |
26 |
21 |
8 |
BGM 301-11 |
11 |
24 |
13 |
26 |
21 |
8 |
BGM 301-12 |
12 |
24 |
14 |
25/26 |
21 |
8 |
ประชุมวิสามัญ 301-13 |
13 |
24 |
15 |
26 |
18/21 |
5.5/8 |
BGM 301-13L |
13 |
28 |
16 |
28 |
21 |
8 |
BGM 301-13H |
13 |
32 |
16 |
29.5 |
30.5 |
8 |
BGM 301-14 |
14 |
28 |
16 |
28128.5 |
210 |
8 |
BGM 301-14L |
14 |
32 |
16 |
29.5 |
21 |
8 |
BCM 301-15S |
15 |
28 |
16 |
28.5/30 |
21 |
8 |
BGM 301-15M |
15 |
32 |
16 |
30/295 |
21 |
8 |
BGM 301-15L |
15 |
39 |
18 |
38 |
21 |
8 |
BGM 301-16S |
16 |
28 |
16 |
29.5/30 |
21 |
8 |
BGM 301-1M |
16 |
32 |
18 |
29.5 |
21 |
8 |
BGM 301-16L |
16 |
39 |
18 |
38 |
21 |
8 |
BGM 301-16H |
16 |
32 |
16 |
30 |
29 |
10 |
BGM301-17 |
17 |
39 |
19 |
42 |
21 |
8 |
BGM 301-18 |
18 |
39 |
20 |
42 |
21 |
8 |
แบบอย่าง |
d1 mm |
d3 |
d6 |
d7 |
l1 |
l3 |
BGM301-19 |
19 |
39 |
21 |
42 |
21 |
8 |
BGM 301-20 |
20 |
39 |
22 |
42 |
21 |
8 |
BGM301-20L |
20 |
42 |
24 |
45 |
23 |
10 |
BGM301-22s |
22 |
36 |
24 |
45 |
26.5 |
10 |
BGM 301-22L |
22 |
42 |
24 |
45 |
23 |
10 |
BGM301-23 |
23 |
47 |
25 |
50 |
23.5 |
10 |
BGM 301-24 |
24 |
47 |
26 |
50 |
23.5 |
10 |
BGM 301-25 |
25 |
42 |
27 |
50 |
23.5 |
10 |
BGM 301-25L |
25 |
47 |
27 |
50 |
235 |
10 |
บีจีเอ็ม 301-23 |
26 |
47 |
29 |
50 |
23.5 |
10 |
BGM 301-27 |
27 |
47 |
30 |
50 |
23.5 |
10 |
0GM 301-28 |
28 |
54 |
31 |
57 |
25 |
10 |
BGM 301-30 |
30 |
54 |
33 |
57 |
25 |
10 |
BGM 301-32 |
32 |
54 |
35 |
57 |
25 |
10 |
BGM 301-35 |
35 |
60 |
38 |
63 |
26 |
10 |
BGM 301-38 |
38 |
65 |
41 |
68 |
30 |
12 |
BGM301-40 |
40 |
65 |
43 |
68 |
30 |
12 |
BGM 301-45 |
45 |
70 |
48 |
73 |
32 |
12 |
BGM 301-50 |
50 |
85 |
52 |
88 |
38 |
15 |
BGM 301-55 |
55 |
85 |
58 |
88 |
38 |
15 |
BGM 301-60 |
600 |
105 |
63 |
110 |
45 |
15 |
BGM 301-65 |
65 |
105 |
|
110 |
47 |
15 |
0GM301-70 |
70 |
105 |
|
110 |
47 |
15 |
เราเป็นผู้ผลิตซีลทั้งหมดมีสินค้าคงคลังจำนวนมากและสามารถจัดส่งถึงคุณได้อย่างรวดเร็วเราสัญญาว่าจะจัดส่งให้คุณในปริมาณน้อยภายใน 3 วัน เทคโนโลยีขั้นสูง ความเป็นเลิศ แทนที่ต้นฉบับ
1. ซีลเครื่องกลรุ่นต่างๆ สำหรับปั๊มกรุนด์ฟอส® หลากหลายรุ่น ได้แก่ CR(N), NB, NK, CLM, LP, TP เป็นต้น มีวัสดุหลากหลายประเภทและเส้นผ่านศูนย์กลางต่างกัน: 12, 16, 22, 28, 33, ฯลฯ รวมถึงซีลเครื่องกลสำหรับ Sarlin®กองเครื่องสูบน้ำเสีย.มีจำหน่ายในวัสดุต่างๆ: ซิลิกอน-กราไฟต์คาร์ไบด์, ซิลิกอนคาร์ไบด์-ซิลิกอนคาร์ไบด์;รวมกับยาง EPDM และ FKM
2. มีซีลเครื่องกลสำหรับปั๊ม Gorman-Rupp® อ้างอิงต่างๆรุ่นพิเศษสำหรับการถ่ายโอนน้ำสะอาด สิ่งปฏิกูล อุตสาหกรรมน้ำมัน การเกษตร และอื่นๆ
GRN-38'1
3. ซีลเครื่องกลสำหรับปั๊มFristam®รุ่นและวัสดุที่หลากหลายในเส้นผ่านศูนย์กลางมาตรฐานสูงสุด: 22,30 และ 35 มม.ความเป็นไปได้ในการประกอบที่แตกต่างกันสำหรับรุ่นปั๊มที่มีชื่อเสียงที่สุด: FP, FL และ FT
4. ซีลเครื่องกลหลากหลายประเภทที่เข้ากันได้กับปั๊มน้ำเสีย Flygt® และ Grindex®ซีลเชิงกลเหล่านี้โดดเด่นด้วยการติดตั้งที่ง่ายและรวดเร็ว โดยไม่ต้องทำการปรับเปลี่ยนใดๆ กับปั๊มผลิตด้วยสแตนเลสและทังสเตนคาร์ไบด์ที่เป็นของแข็งไม่จำเป็นต้องใช้เครื่องมือพิเศษในการติดตั้ง
5. ซีลเครื่องกลสำหรับปั๊ม EMU®พวกเขาได้ใบหน้านิ่งสองหน้าและหน้าหมุนหนึ่งหน้าเราสามารถจัดหาตราประทับที่สมบูรณ์หรือใบหน้าสำรอง
6. การออกแบบที่แตกต่างกันของซีลเครื่องกลสำหรับปั๊ม Ebara® ซีลเดี่ยวและคู่ที่ผสมคาร์ไบด์-ซิลิกอนคาร์ไบด์และกราไฟท์-อะลูมิเนียมออกไซด์
8. ซีลเครื่องกลสำหรับปั๊ม Calpeda® ทุกประเภท: ปั๊มหอยโข่ง แบบหลายขั้นตอน และแบบจุ่มใต้น้ำซีลเครื่องกลรุ่นต่างๆ ในวัสดุที่หลากหลาย
7. ซีลเครื่องกลใช้ได้กับปั๊ม APV® ได้แก่ Puma, ZMA, ZMB, ZMD, ZMS, ZMH, ZMKRosista® และ Pasilac®, W และ W+การออกแบบบางอย่างที่มีสปริงคลื่นเหมือนซีลพิเศษสำหรับปั๊ม APV Howard® และ Crepaco Clean Line®ทั้งหมดถูกผลิตขึ้นด้วยวัสดุที่เหมาะสำหรับการทำงานกับของเหลว เช่น น้ำผลไม้ นม และเครื่องดื่มโดยทั่วไป
8. Allweiler การออกแบบที่เรียบง่ายของแมวน้ำกล เรียบง่าย แต่มีมาตรการพิเศษสำหรับปั๊มประเภทนี้
9. รุ่นต่างๆ ของซีลเครื่องกลที่เข้ากันได้กับปั๊ม Alfa-Laval® ซีรีส์ CM, FM, MR, LKH, GM และ ALCรุ่นต่างๆ สำหรับปั๊ม lobular SSP และ SRซีลเครื่องกลในส่วนผสมที่แตกต่างกันของวัสดุทังสเตนคาร์ไบด์, ซิลิกอนคาร์ไบด์, กราไฟท์;รวมกับอีลาสโตเมอร์ประเภทต่างๆ: NBR, EPDM และ FKM
10. ซีลเครื่องกลสำหรับการบำบัดน้ำเสียเฉพาะของปั๊มจุ่มใต้น้ำ ABS®มีตราประทับเชิงกลรุ่นต่างๆ: ซีลกลห้องน้ำมันและซีลกลน้ำ
การแก้ไขและการใช้ทิศทางของซีลเครื่องกล
1. เลือก Appropriate ซีลเครื่องกล ให้ตรงกับวัสดุตามสภาพการทำงานและอุปกรณ์เครื่องโฮสต์ |
2. ความคลาดเคลื่อนในแนวรัศมีสำหรับเพลา (ปลอกเพลา) ของตรากลที่ติดตั้งจะต้องไม่เกิน 0.04 มม. ในขณะที่ค่าการเคลื่อนที่ตามแนวแกนของโรเตอร์จะต้องไม่เกิน 0.1 มม. |
3. ฝาครอบซีล (หรือฝาครอบเพลา) ของวงแหวนนิ่งของซีลเชิงกลที่ติดตั้ง ระดับแนวตั้งของหน้าซีลควรเป็น 0.04 มม. โดยสูงสุด |
4. เมื่อติดตั้งซีลเครื่องกล, เพลา (ปลอกเพลา), ห้องซีล, หน้าซีลและหน้าซีลทางกล ควรเป็น 0.04 มม. สูงสุด |
5. เมื่อลำเลียงตัวกลางที่มีอุณหภูมิสูงหรือต่ำ โดยใช้ตัวกลางที่ติดไฟได้ง่าย ง่ายต่อการระเบิด ต้องอ้างอิงมาตรฐานการผนึกเชิงกลที่เกี่ยวข้องเพื่อใช้มาตรการที่เหมาะสม เช่น การดับ การล้าง คูลลอง และการกรอง |
6. ต้องเลือกการหล่อลื่นที่เหมาะสมเมื่อติดตั้งซีลเครื่องกล ขนาดงวดของซีลเครื่องกลต้องรับประกันตามคำแนะนำการผ่อนชำระ |
7. ก่อนที่เครื่องจะเริ่มวิ่ง ช่องสุญญากาศจะต้องเต็มไปด้วยสารหล่อลื่นปานกลางและมีการหล่อลื่นที่ดี การเสียดสีแบบแห้งซึ่งอาจนำไปสู่ความเสียหายของความหนาแน่นของอากาศเป็นสิ่งต้องห้ามอย่างเข้มงวด |
